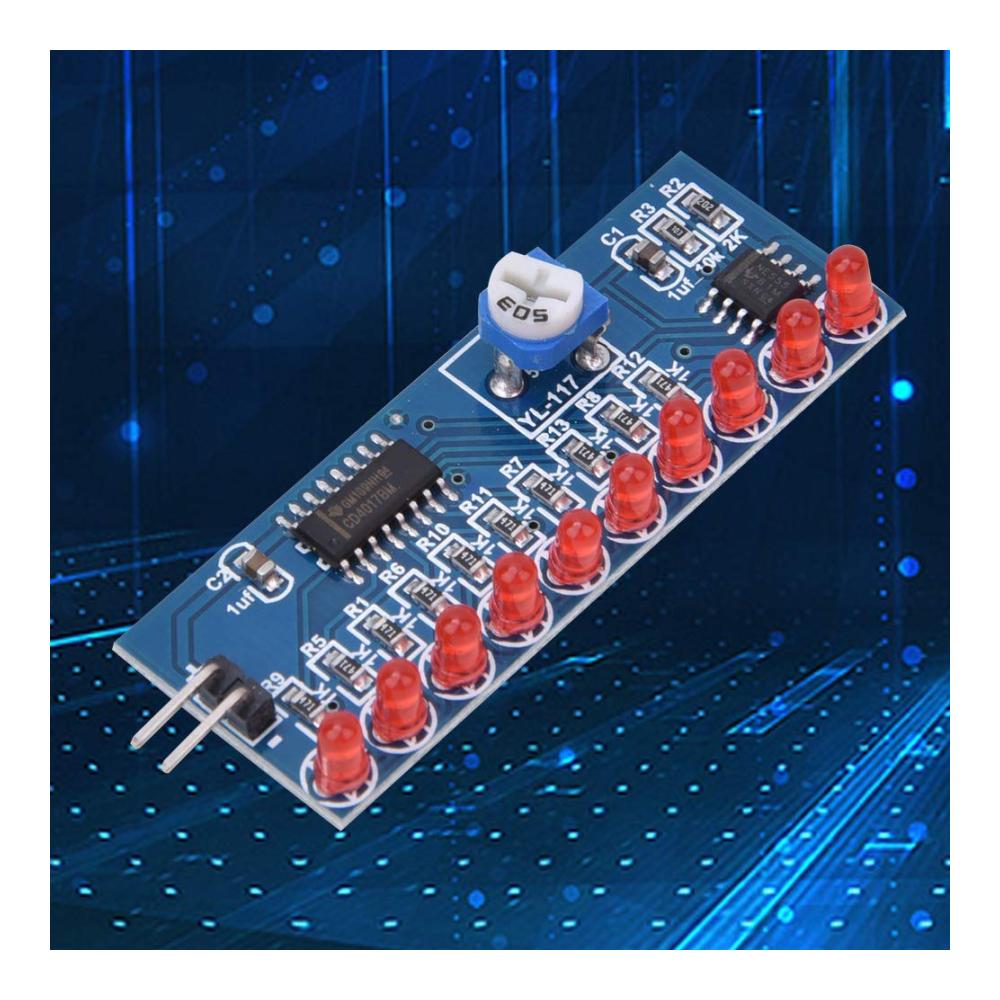

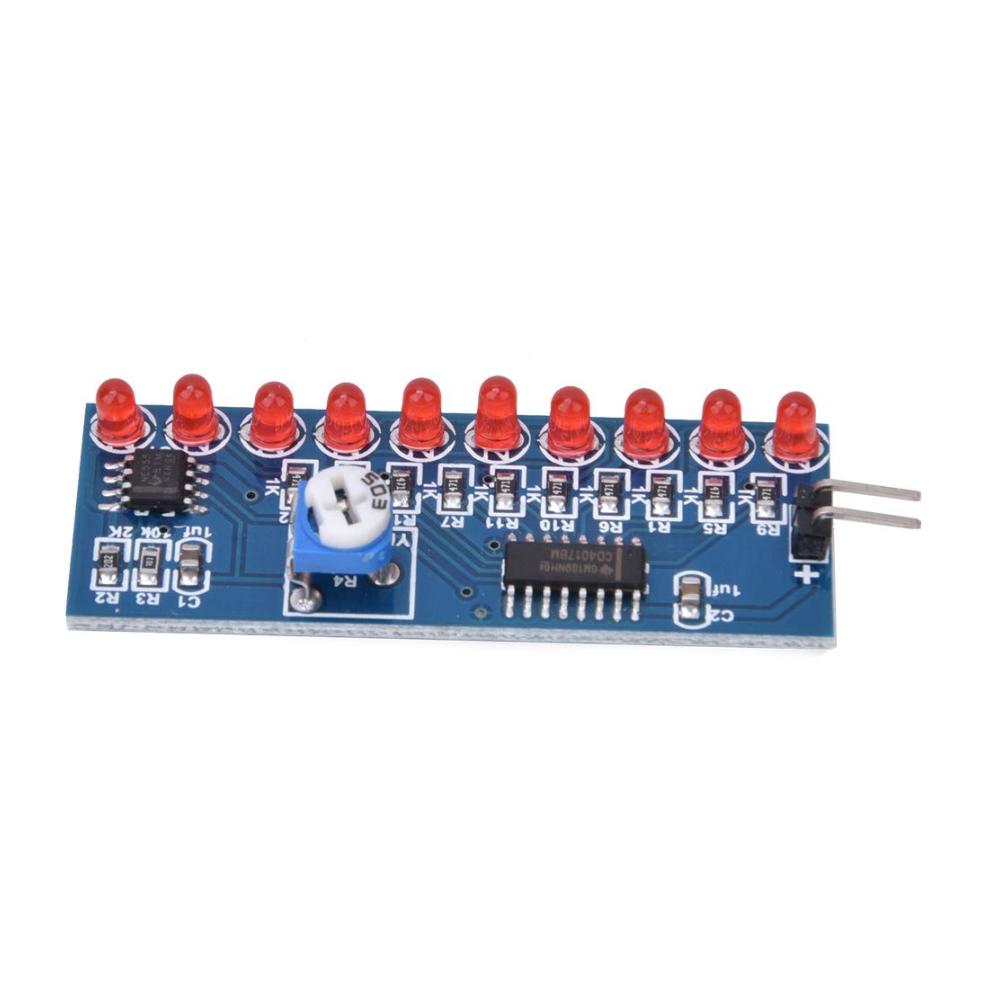

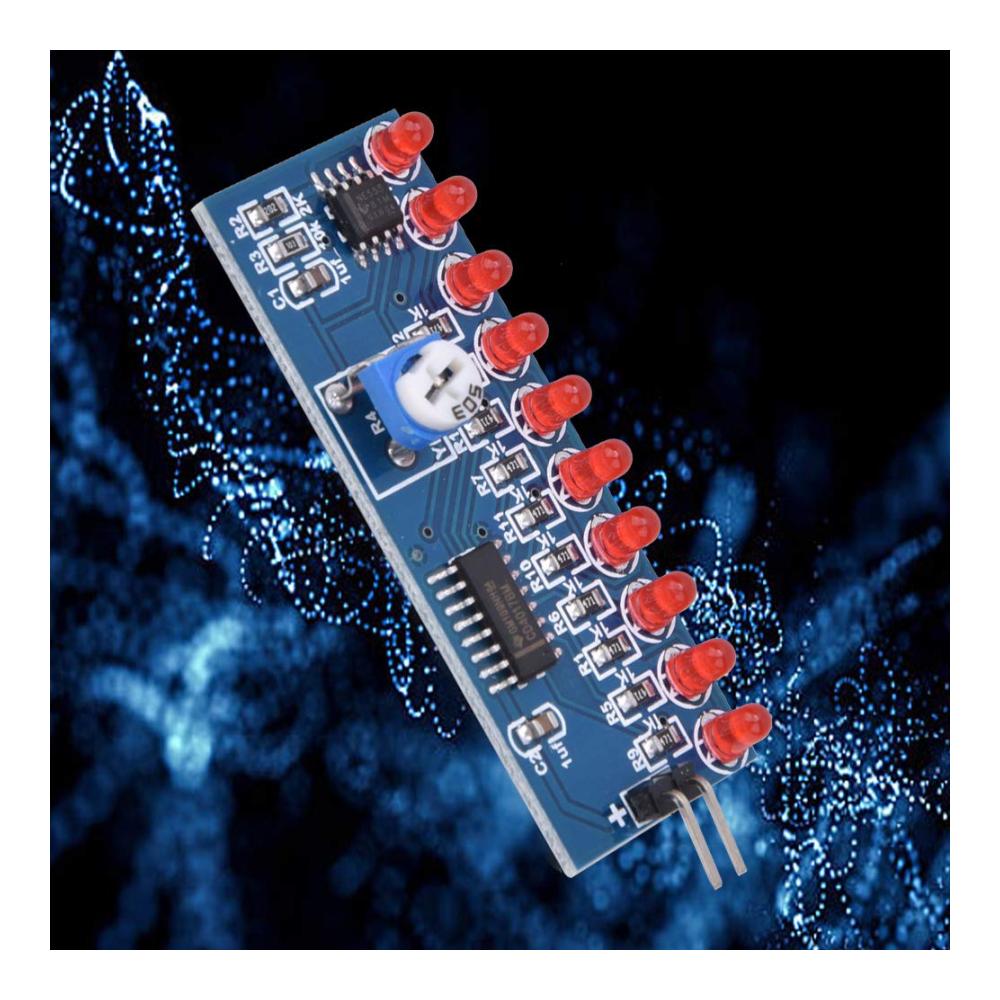

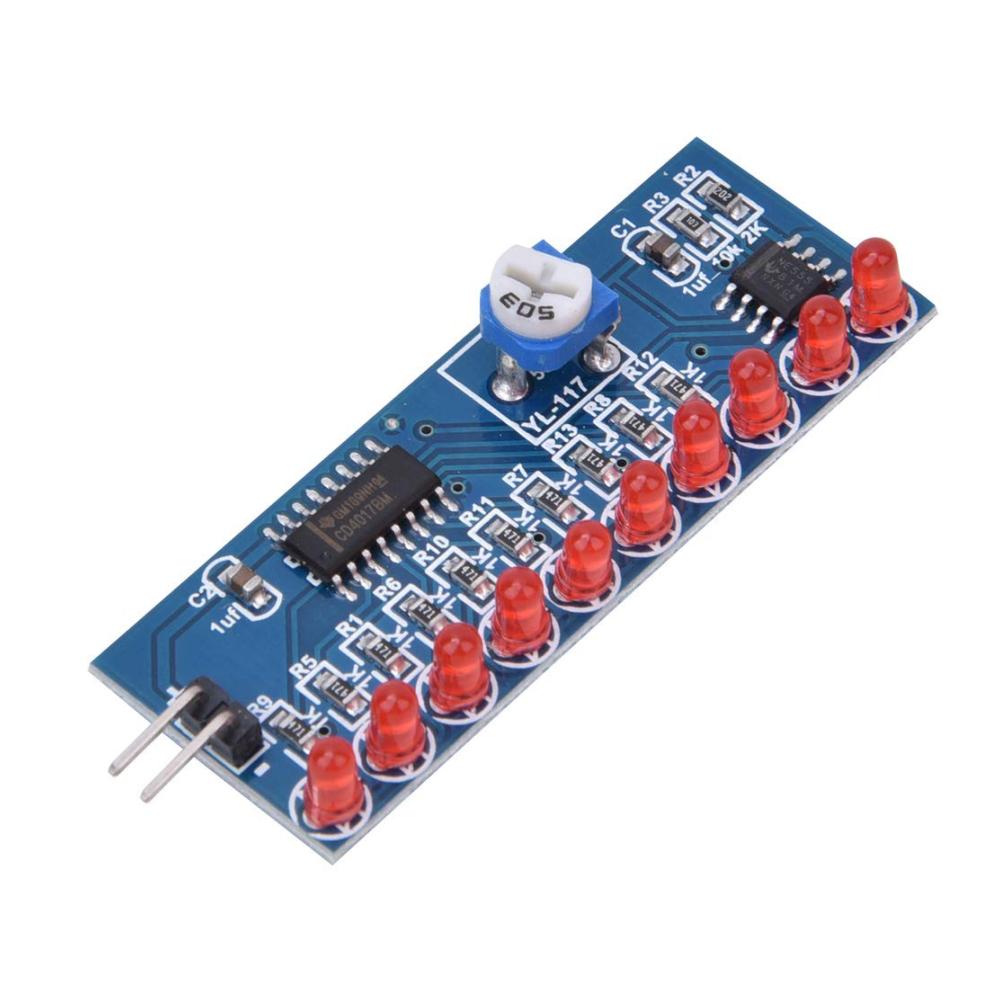

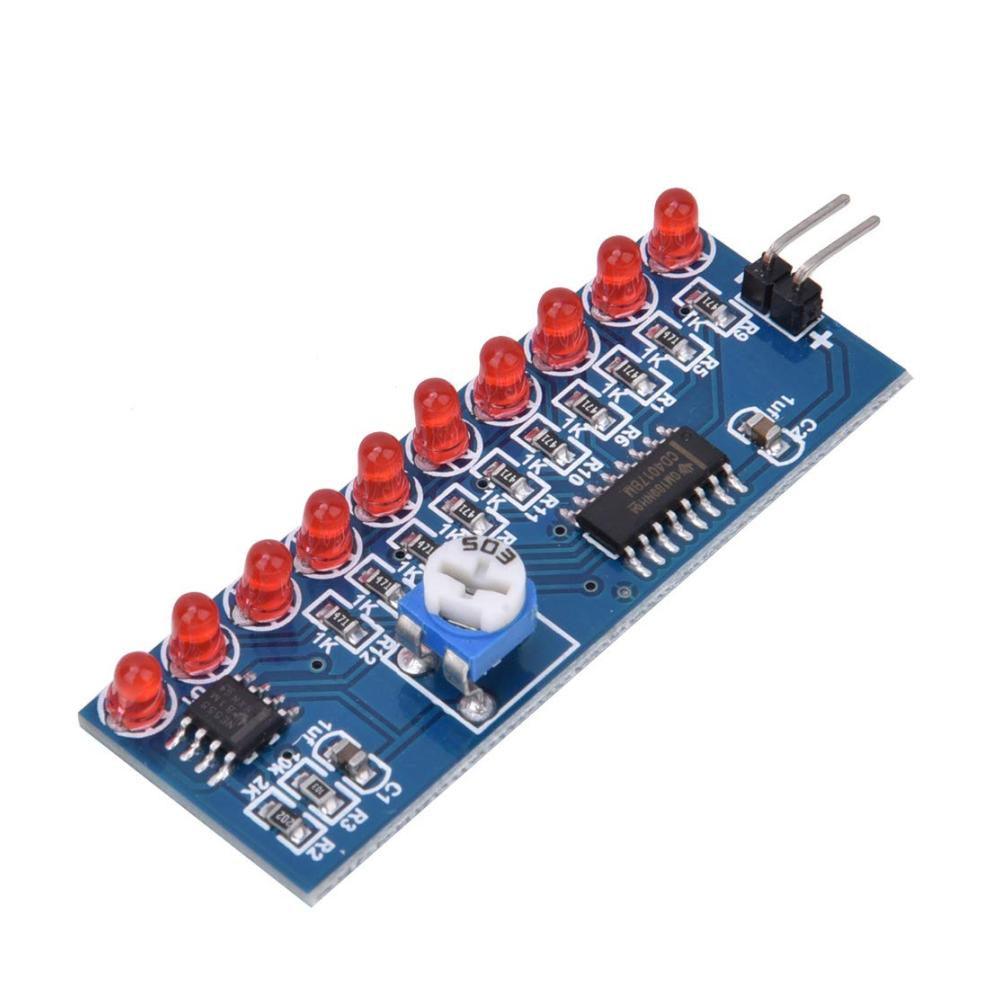

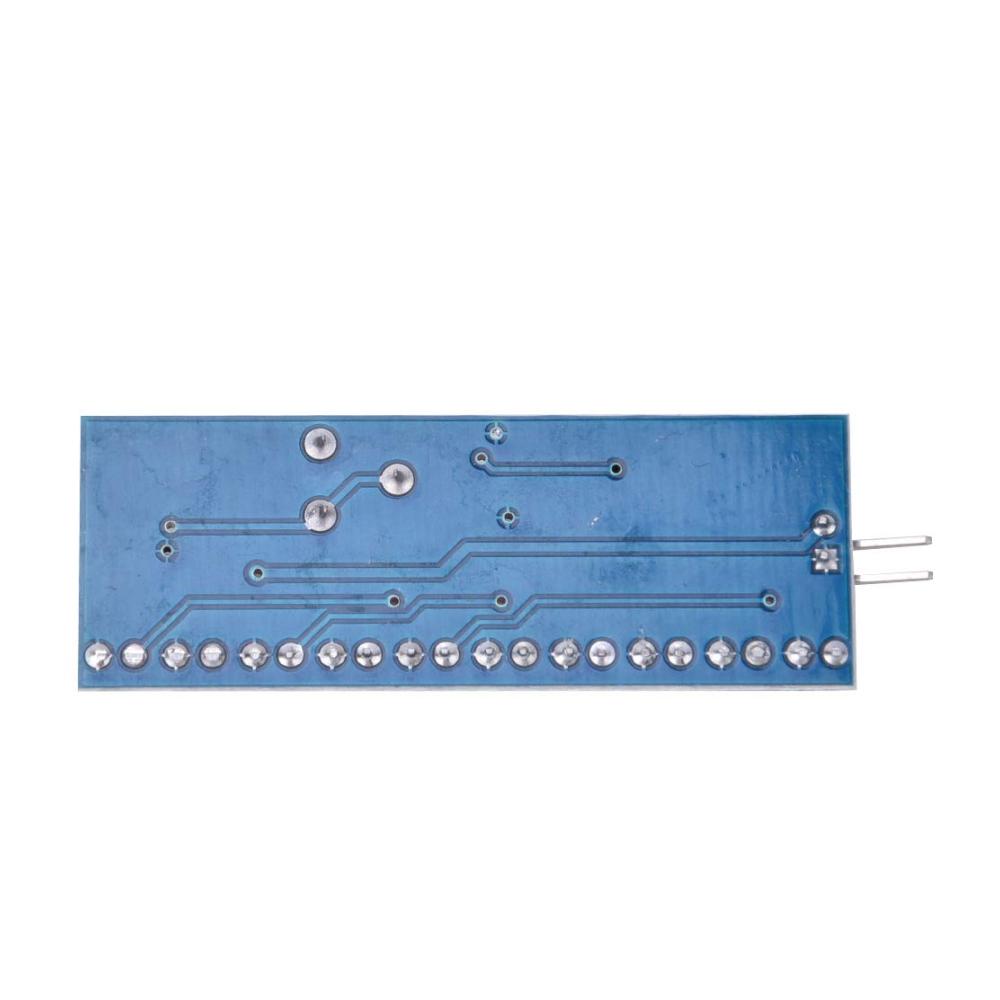

LED Schalter & Dimmer Kit mit Wasserfließendem Effekt – Elektronisches DIY-Modul für Ne555 Cd4017 LED Chaser – Einfache Installation Elektronische Schaltung inklusive

Besteht hauptsächlich aus einer Takterzeugungsschaltung und einer Dezimalzählerschaltung.

Der selbsterregte Multivibrator mit NE555 als Kern, das Netzteil lädt den Kondensator C1 über R2, R3, R4. Wenn C1 mit dem Laden beginnt, ist der 2-Pin von NE555 immer noch auf niedrigem Pegel, sodass der Ausgangspin 3 auf hohem Pegel ist. Wenn das Netzteil aufgeladen ist

Die Ladezeit beträgt: 0,695 (R2 R3 R4)C1, die Entladezeit beträgt: 0,695 (R4 R3)C1, R4 kann angepasst werden, um die Ausgangsfrequenz des Oszillators zu steuern, und das Taktoszillationssignal von NE555 beträgt kontinuierlich zum 14. Pin von CD4017 hinzugefügt.

An die 10 Ausgänge des CD4017 sind zehn LEDs angeschlossen. Wenn die 10 Ausgänge des CD4017 unter der Wirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, werden D1–D10 nacheinander beleuchtet, um einen Wasserlichteffekt zu erzeugen.

Stellen Sie R4 ein, um die Strömungsgeschwindigkeit des LED-Lichts anzupassen.

Produktbeschreibungen

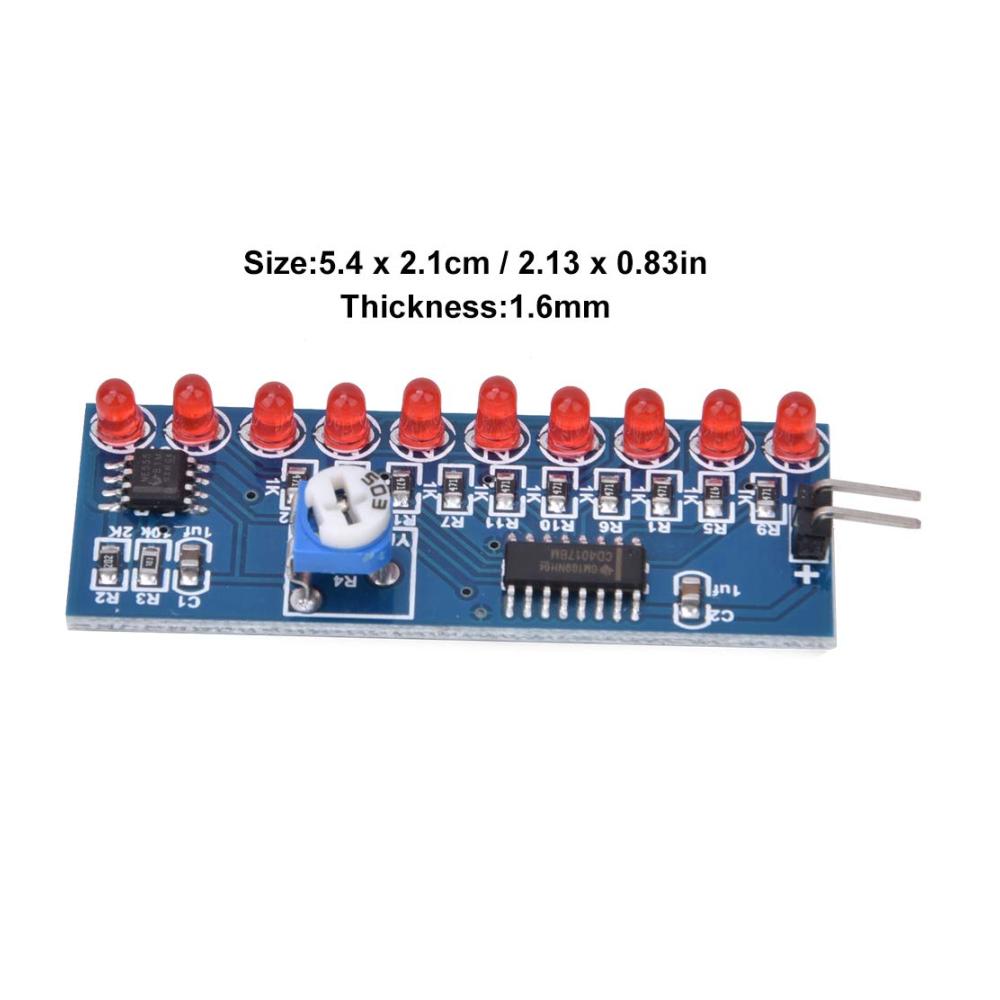

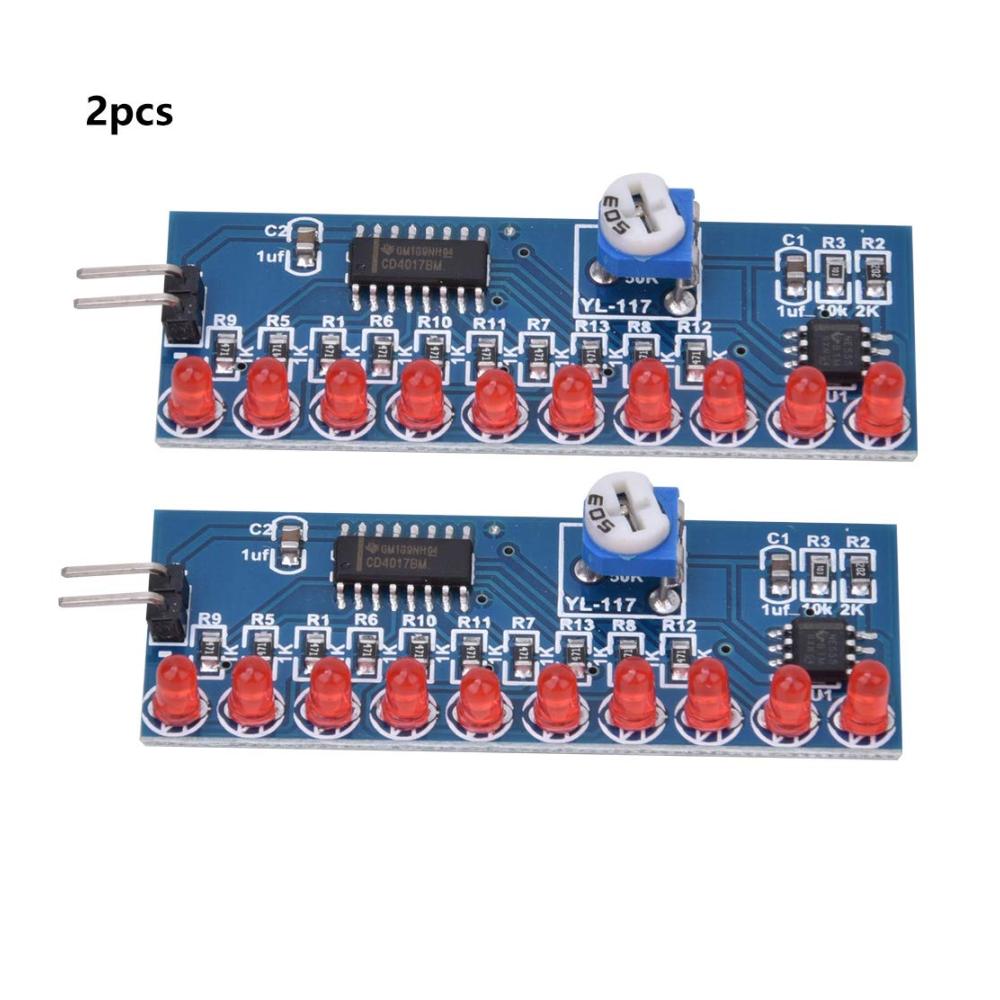

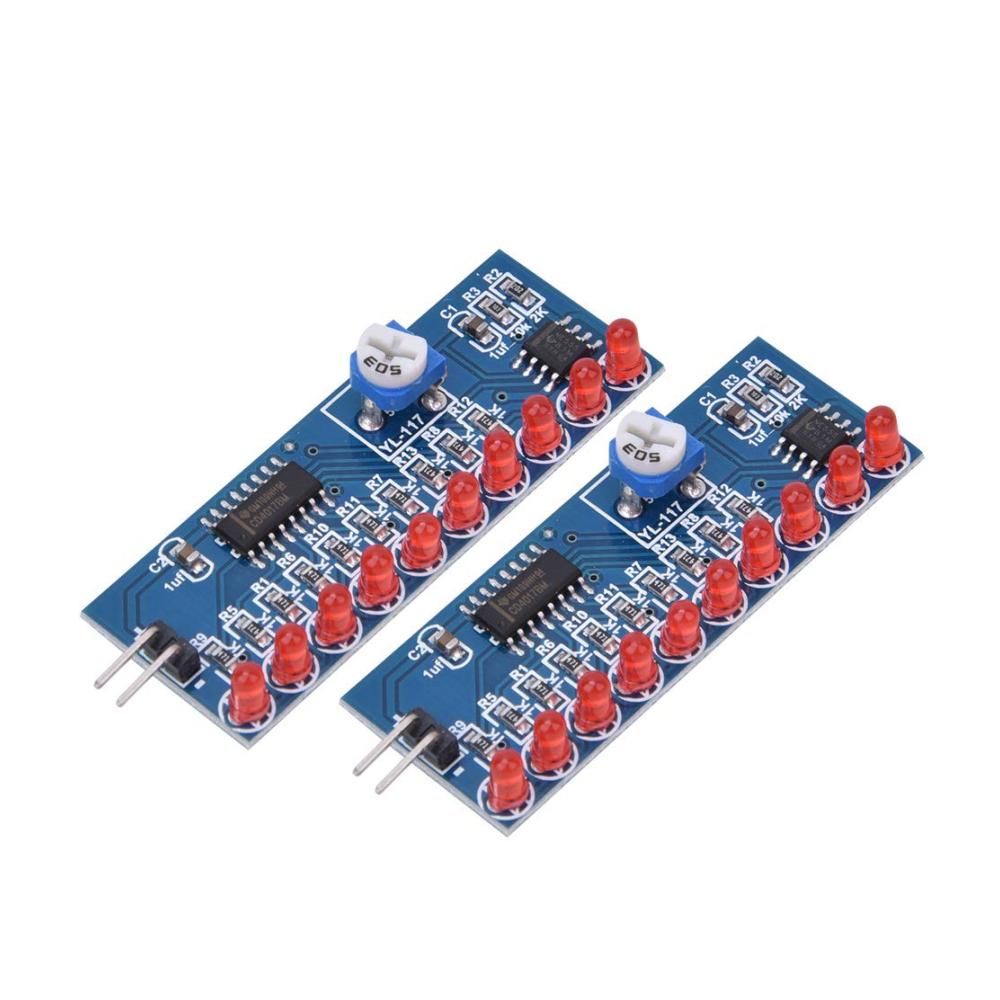

Spezifikation: Artikeltyp:Wasserfließendes LichtSpannung: 2,5 ~ 14,5 VGröße: 5,4 x 2,1 cm/2,13 x 0,83 Zoll Dicke: 1,6 mm Paketliste: 2 x Modul

Im Lieferumfang enthalten

inc

Produktinformation

Entdecken Sie mit unserem Schalter & Dimmer Wasserfließendes Lichtmodul DIY-Kit eine faszinierende Welt der Elektronik! Dieses Set enthält 2 Stück Ne555 Cd4017 LED Chaser Wasserfließendes Lichtmodule, die auf einer einfach zu installierenden elektronischen Schaltung basieren.

Mit diesem DIY-Kit können Sie Ihre eigenen Wasserfließenden LED-Lichter gestalten und dabei elektronische Komponenten wie den Ne555 Timer und den Cd4017 Decade Counter verwenden. Die Elektronik ist benutzerfreundlich und einfach zu installieren, auch für Einsteiger.

Tauchen Sie ein in die Welt der Elektronik und schaffen Sie mit diesem Wasserfließenden Lichtmodul eine einzigartige Beleuchtung für Ihre Projekte. Nutzen Sie die Flexibilität des Schalters & Dimmers, um die Lichtintensität nach Ihren Wünschen anzupassen.
